设计参考标准：

GB/T 18801-2022 空气净化器

GB 36893-2018 空气净化能效限定值及能效等级

GB/T 21551.3-2010 家用和类似用途电器抗菌、除菌功能空气净化器特殊要求

GB 4706.45 家用和类似用途电气的安全空气净化器特殊要求

测试项目：

空气净化器CADR值

空气净化器CCM

技术参数：

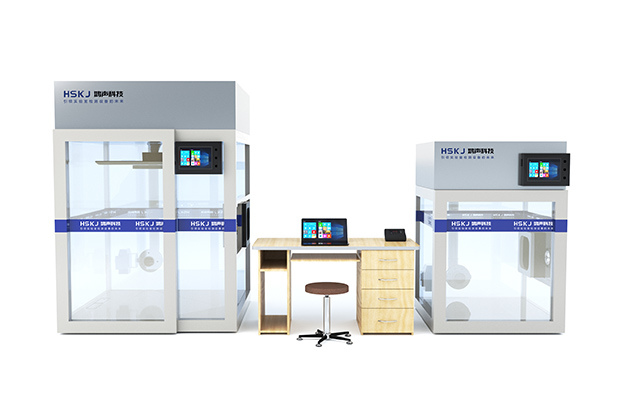

空气净化试验舱包括:30方舱1套、3方舱1套，甲醛、烟雾发生器一套，PPM等检测仪表一批。

30方舱尺寸与容量：3.5m × 3.4m × 2.5m（30m³，允许±0.5 m³偏差）。

3方舱尺寸与容量：1.4m × 1.4m × 1.5m（3m³，允许±0.1 m³偏差）。

框架结构：采用100㎜ x 50㎜铝型材或不锈钢，稳固安装于地板。

壁面材料：10㎜以上浮法平面玻璃或1.5㎜以上不锈钢镜面板，可选特氟龙抗吸附材料工艺。

顶板与地板：顶板舱底均使用槽钢龙骨加镜面不锈钢板结构，不锈钢板厚度1.5㎜，舱底承重300 ㎏/㎡。

密封材料：使用硅橡胶条及玻璃密封胶，确保气密性。

风道材质：管道直径80㎜304不锈钢，厚度≥2㎜。

搅拌风扇：直径1.0至1.5米，循环风扇风量500~700立方米/小时，直径20厘米，安装于1.5米高，离后墙0.4米处。

过滤器配置：一套高效过滤器（效率99.9%）和一套中效过滤器（效率70%）。

采样口：方舱壁面四个面均设有6套采样口，核对方舱采样均匀一致性检测，不用时可密封。

手套口：两个内径12厘米，材质为铝合金或不锈钢，螺纹涂胶锁紧密封方便拆卸。

测试五孔插座：3套；支持变频电源、市电电源、稳压电源。

排气与净化：方舱具有排气和循环净化系统，电动阀门控制排风和循环净化风道，确保内舱污染物不外泄。

气密性：进行方舱气密性实验中空气泄漏率小于0.05，颗粒物粒径0.3μm以上粒子数不高于1000个/L。

污染物本底值：方舱甲醛本底值不高于0.05 ㎎/m³、TVOC本底值不高于0.3 ㎎/m³，甲苯本底值不高于0.1 ㎎/m³。

温湿度调节装置：风量1200立方米/小时，温度控制范围5~30±2℃，湿度控制范围5~80%±3%RH。

空气净化国标检测软件：符合国标空净实验流程软件，软件系统参数依据国标要求确定，本系统配合仪器仪表自动定时定量发生污染物及舱内实时污染物浓度，所采集的数据按照国标要求进行归档处理计算并生成最终检测结果。

操作系统：

控制对象：方舱净化循环组件系统、紫外杀菌及照明、放舱恒温恒湿机组、污染物发生添加与检测，被测样机控制及数据采集，方舱仪器仪表数据采集处理等。

操作系统运行平台：基于Windows11定制开发，运行于进口商用机或工控机确保稳定性，软件测试流程符合国标实验流程的标准要求。

电气元件：电气系统使用ABB、施耐德、西门子等知名品牌元件组装，确保整机稳定性及故障率。

软件功能：

数据读取：软件内置仪器仪表数据采集协议，可实时读取温度、湿度、电功率、甲醛测试仪及粒子计数器等仪器仪表数据。

软件测试流程：软件内置空气净化器国标检测流程软件，按照国标检测流程采集与控制仪器仪表，按照国标测试流程要求自动开关搅拌风扇及循环坟山，自动采集试验舱污染物本底值，本底值达到要求时自动添加污染物，自动记录搅拌时间，自动打开被测样机，样机运行过程中间隔采集舱内污染物浓度数据，达到记录数据条目数后，自动计算生成最终检测报表。

方舱温湿度：测试过程中可稳定控制舱内环境温湿度要求。

污染物控制：控制气态固态污染物的定时自动定量添加。

自动计算与报告：自动计算洁净空气量、净化能效，并生成自定义测试报告。

数据记录与分析：实时记录数据，提供数据表格和曲线，支持保存和导出。

远程访问：支持远程调试访问，便于软件bug修复、功能优化及迭代升级。
